| 產品名稱：真空度測試儀 |
| 產品型號：ZKD-2000型 |
| |
| 真空度測試儀詳細介紹: |

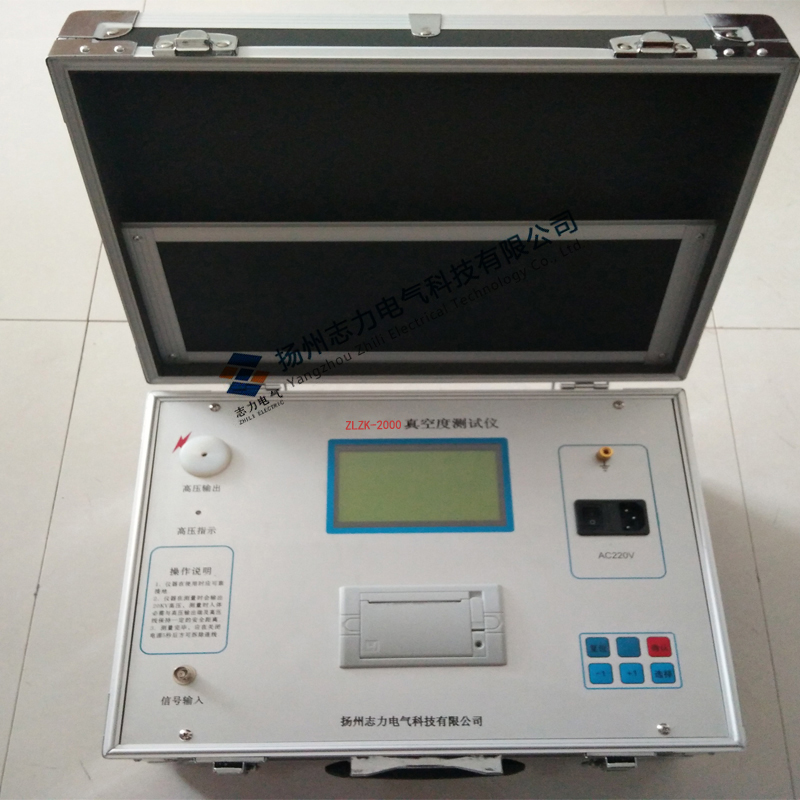

ZLZK-2000型真空度測試儀是真空滅弧室的真空度的鑒定設備，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器最突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。
ZLZK-2000型真空度測試儀測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。
一、真空度測試儀測試原理
將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。
二、ZLZK-2000型真空度測試儀技術參數
1.真空度測量范圍：??? 9.999×10-1～1×10-5
2.離子電流測量范圍：??? 9.999×10-1～1×10-7
3.測? 量? 誤? 差：??? ＜5%
4.測 量 分 辨 率：??? 10-5pa
5.允許環境溫度：??? -20℃～50℃
6.空? 氣? 濕? 度：??? ≤80%RH
7.電????????? 源：??? AC，220V，50Hz±10%
8.外? 型? 尺? 寸：??? 420×290×210（mm）
9.高? 壓? 輸? 出：??? 脈沖≤30kV15kHz
⒑重????????? 量：??? 8kg
三、真空度測試儀儀器技術要求
量程：80Pa-0.1pa
加熱電流：60-150MA
測量范圍：? 量程：80Pa-0.1pa（0-100格）加熱電流：80-150MA
加熱電流誤差：<0.5% 真空度誤差：<15%
顯示位數:0.36” 四位數碼LED
工作電源:DC 9V? AC:220/50HZ
功率:3VA
|
|
